視覺檢測(測量?jī)x）

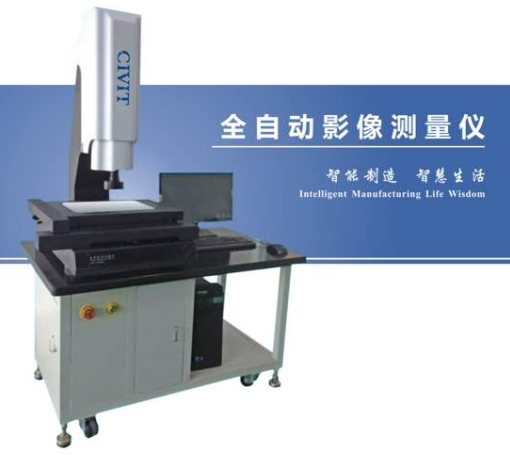

產品名稱： 全自動影像測量?jī)x
發布日期： 2019-06-03
點擊數： 3952
二維碼：
簡述：
產品詳情
技術參數
|
機臺型號 |
AIM-322P |
AIM-432P |
|
(X/Y/Z)量測行程 |
300*200*200 |
400*300*200 |
|
全機尺寸 |
1200X700X1650 |
1350X900X1650 |
|
機臺承重量 |
30Kg |
30Kg |
|
CCD |
美國750線高清晰彩色CCD |
|
|
鏡頭 |
STEP-ZOOM定格卡位連續變倍鏡頭(光學放大0.7-4.5X影像放大30-220X) |
|
|
量測系統 |
AI-CNC 3D |
|
|
電源供給 |
220V+10% 50/60Hz |
|
|
光學尺分辨率 |
1um |
|
|
X/Y量測精度 |
(3+L/200)um |
|
|
重復性 |
3um |
|
|
適合環境 |
溫度20-25攝氏度，濕度50%-60% |
|
機臺配置
|
序號 |
名稱 |
規格/品牌 |
單位 |
數量 |
備注 |
|
1 |
機身、工作臺 |
00級天然大理石底座、工作臺和立柱 |
套 |
1 |
|
|
2 |
CCD |
美國750TVL高清彩色CCD |
個 |
1 |
|
|
3 |
鏡頭 |
POMEAS定格卡位連續變倍鏡頭 |
個 |
1 |
|
|
4 |
光柵尺 |
封閉式高精度防塵1um光柵 |
條 |
3 |
|
|
5 |
馬達 |
UWC |
個 |
3 |
|
|
6 |
導軌 |
上銀H級直線導軌 |
套 |
3 |
|
|
7 |
絲桿 |
TBI研磨絲桿 |
支 |
3 |
|
|
8 |
軟件（加密鎖） |
AI-CNC 3D |
套 |
1 |
|
|
9 |
運動控制器 |
UWC4000I |
塊 |
1 |
|
|
10 |
探針系統 |
英國雷尼紹探測系統 |
套 |
1 |
選配 |
|
11 |
激光系統 |
日本KEYENCE高精度激光 |
套 |
1 |
選配 |
|
12 |
校正塊 |
定制 |
塊 |
1 |
|
|
13 |
光學玻璃 |
定制 |
塊 |
1 |
|
|
14 |
電腦 |
CPU:G1630/主板：華碩P8H61/內存2G/硬盤:120G固態/光驅:16XDVD/顯示器: AOC 22寸LCD； |
套 |
1 |
|
軟件特點
一、完美支持Win7操作系統
二、最完整的幾何測量功能
|
2D元素：點、線、圓、圓弧、橢 圓、矩形、鍵槽、圓環、曲線 3D元素：平面、圓柱、圓錐、球、 曲面 |
|
三、強大的構造功能
|
構造：點、線、圓、圓弧、橢圓、矩形、鍵槽、圓環、曲線、平面、圓柱、圓錐、距離、角度 |
|
四、強大的毛邊、弱邊抓取功能
五、完整的公差評價體系
六、尺寸標注、產品圖片全景標注
七、簡單實用的報表功能
可輸出WORD、EXCEL、TXT、DXF等多種多樣的報告
八、工件全景圖形掃描，GPS導航，快速找到需測量的位置
九、完美的3D測量支持，可同時支持接觸式測頭和激光器
圖形以3維顯示和操作，更為直觀；
支持影像取點測量3D元素；
元素?cái)?shù)據以三維顯示；
十、強大的CAD導入和導出功能
可同時導入10萬個元素；
簡化了DXF導入編程的過程；
可以修改CAD默認設置；
可導出IGES檔案
支持Gerber文件導入測量，減輕PCB板測量的編程工作量
可導入曲線進行測量
十一、實用強大的編程功能
1、支持一機編程多機使用；
2、支持元素重新測量，與其相關聯的構造、幾何運算、公差判定會自動更新，簡單省時高效；
3、可對程序的燈光、倍率、高度等進行快速修改；
4、程序陣列、平移、旋轉：對有規律的元素測量，只需測量一個，其余的可通過陣列、平移、旋轉來完成，省時高效；
5、同在一個屏幕下的元素，機器無需運動，一次性自動測完；
6、可自動判斷產品的NG/OK，并用顏色標識測量超差的位置；
十二、逆向工程
強大的掃描功能結合CAD支持功能，使得逆向更為現實，僅需給出一個起點和一個終點，即可自動進行輪廓掃描；
