視覺檢測(測量儀）

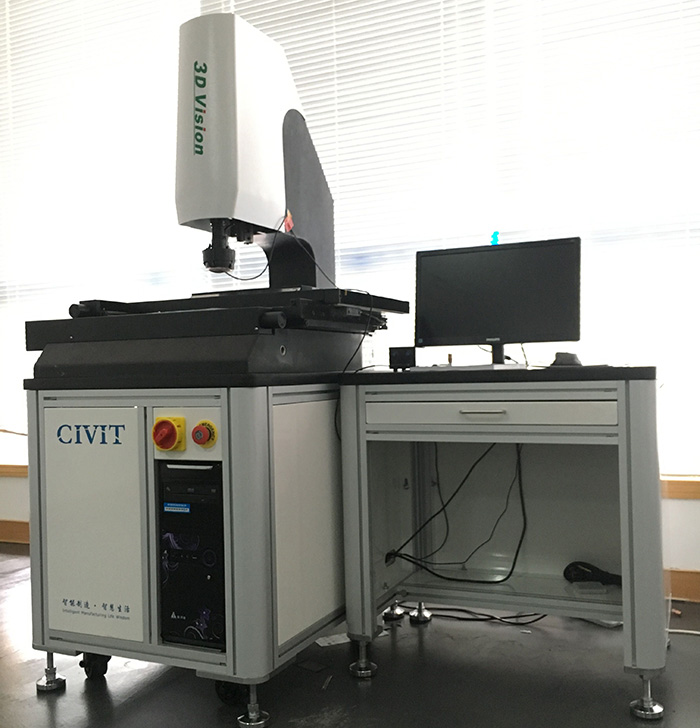

產品名稱： 全自動3D影像測量儀
發布日期： 2016-06-03
點擊數： 6086
二維碼：
簡述：
產品詳情
儀器特點
※ 整機底座、立柱、X/Y平臺均采用天然大理石制作,永不變形,精度高,穩定性強；
※全新流線型的造型設計，外觀整潔、直觀、大方；
※采用全閉環伺服控制技術，臺灣上銀直線導軌，TBI研磨級絲桿，運行平穩，噪音低，運行速度快；
※底光和表面光采用可調試LED冷光源，可實現對各種復雜表面工件進行精確量測，避免了一般熱光源帶來的熱脹冷縮的弊病，避免工件二次變形,3環8區光源成像效果更佳；
※采用美國750TV高清彩色CCD，成像效果非常佳；
※采用高清定格卡位連續變倍鏡頭，變倍率無需校正,光學放大0.7-4.5倍,影像放大30X--220X,(可選配自動變倍鏡頭)；
※ Z軸采用平行導軌結構加配重塊設計，減輕了其重量，提高結構的穩定性并減少了其自身變形，提高了Z軸的定位精度及穩定性；
※可選配日本KEYENCE激光系統和英國RENISHAW探測系統，結合軟件可進行大量程、高精度3D測量；
※全球獨創的Z軸“零段差技術”，保證了不同焦距的平面精度不受影響；
※測量軟件：采用本公司自行研發的功能強大的3D測量軟件，可以方便快捷的對各種工件進行精確量測，為用戶提供了完善的測量解決方案；
※程序自動測量、自動對焦、自動尋邊、自動程控燈光，減少人工干預；
技術參數
|
機臺型號 |
AIM-322P |
AIM-432P |
|
(X/Y/Z)量測行程 |
300*200*200 |
400*300*200 |
|
全機尺寸 |
1200X700X1650 |
1350X900X1650 |
|
機臺承重量 |
30Kg |
30Kg |
|
CCD |
美國750線高清晰彩色CCD |
|
|
鏡頭 |
STEP-ZOOM定格卡位連續變倍鏡頭(光學放大0.7-4.5X影像放大30-220X) |
|
|
量測系統 |
AI-CNC 3D |
|
|
電源供給 |
220V+10% 50/60Hz |
|
|
光學尺分辨率 |
1um |
|
|
X/Y量測精度 |
(3+L/200)um |
|
|
重復性 |
3um |
|
|
適合環境 |
溫度20-25攝氏度，濕度50%-60% |
|
機臺配置
|
序號 |
名稱 |
規格/品牌 |
單位 |
數量 |
備注 |
|
1 |
機身、工作臺 |
00級天然大理石底座、工作臺和立柱 |
套 |
1 |
|
|
2 |
CCD |
美國750TVL高清彩色CCD |
個 |
1 |
|
|
3 |
鏡頭 |
POMEAS定格卡位連續變倍鏡頭 |
個 |
1 |
|
|
4 |
光柵尺 |
封閉式高精度防塵1um光柵 |
條 |
3 |
|
|
5 |
馬達 |
UWC |
個 |
3 |
|
|
6 |
導軌 |
上銀H級直線導軌 |
套 |
3 |
|
|
7 |
絲桿 |
TBI研磨絲桿 |
支 |
3 |
|
|
8 |
軟件（加密鎖） |
AI-CNC 3D |
套 |
1 |
|
|
9 |
運動控制器 |
UWC4000I |
塊 |
1 |
|
|
10 |
探針系統 |
英國雷尼紹探測系統 |
套 |
1 |
選配 |
|
11 |
激光系統 |
日本KEYENCE高精度激光 |
套 |
1 |
選配 |
|
12 |
校正塊 |
定制 |
塊 |
1 |
|
|
13 |
光學玻璃 |
定制 |
塊 |
1 |
|
|
14 |
電腦 |
CPU:G1630/主板：華碩P8H61/內存2G/硬盤:120G固態/光驅:16XDVD/顯示器: AOC 22寸LCD； |
套 |
1 |
|
軟件特點
一、完美支持Win7操作系統
二、最完整的幾何測量功能
|
2D元素：點、線、圓、圓弧、橢 圓、矩形、鍵槽、圓環、曲線 3D元素：平面、圓柱、圓錐、球、 曲面 |
|
三、強大的構造功能
|
構造：點、線、圓、圓弧、橢圓、矩形、鍵槽、圓環、曲線、平面、圓柱、圓錐、距離、角度 |
|
四、強大的毛邊、弱邊抓取功能
五、完整的公差評價體系
六、尺寸標注、產品圖片全景標注
七、簡單實用的報表功能
可輸出WORD、EXCEL、TXT、DXF等多種多樣的報告
八、工件全景圖形掃描，GPS導航，快速找到需測量的位置
九、完美的3D測量支持，可同時支持接觸式測頭和激光器
圖形以3維顯示和操作，更為直觀；
支持影像取點測量3D元素；
元素數據以三維顯示
十、強大的CAD導入和導出功能
可同時導入10萬個元素；
簡化了DXF導入編程的過程；
可以修改CAD默認設置；
可導出IGES檔案
支持Gerber文件導入測量，減輕PCB板測量的編程工作量
可導入曲線進行測量
十一、實用強大的編程功能
1、支持一機編程多機使用；
2、支持元素重新測量，與其相關聯的構造、幾何運算、公差判定會自動更新，簡單省時高效；
3、可對程序的燈光、倍率、高度等進行快速修改；
4、程序陣列、平移、旋轉：對有規律的元素測量，只需測量一個，其余的可通過陣列、平移、旋轉來完成，省時高效；
5、同在一個屏幕下的元素，機器無需運動，一次性自動測完；
6、可自動判斷產品的NG/OK，并用顏色標識測量超差的位置；
十二、逆向工程
強大的掃描功能結合CAD支持功能，使得逆向更為現實，僅需給出一個起點和一個終點，即可自動進行輪廓掃描；
