a、配置清單

序號	項  目	名  稱	規  格	生產品牌	數量
1	主機	機型	CIVIT 163012	中國CIVIT	1臺
2	測頭系統	測頭座	PH10T自動雙旋轉分度測頭座	英國Renishaw	1套
		測頭體	TP20-AG	英國Renishaw	1套
		測頭模塊	TP20-STD	英國Renishaw	1個
		測針	詳見測針清單	英國Renishaw	1套
		校準球座		——	1套
		校準球	φ25	——	1套
3	控制系統	RENISHAW	UCC	英國Renishaw	1套
4	計算機系統	計算機	雙核3.3G/4G/500G	美國DELL	1臺
		打印機	A4噴墨打印機	美國HP	1臺
5	軟件系統	Rational DMIS		美國	1套
6	技術資料	安裝及使用維護說明書		中國NANO	1套
		操作說明書		中國NANO	1本
7	證書	產品出廠合格證書		中國NANO	1份
	備注

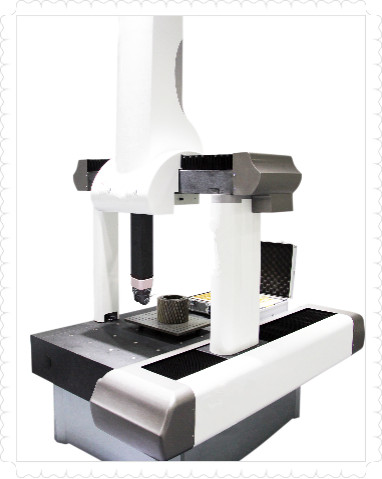

    b、主機概述：

  CIVIT系列三坐標測量機是貝肯最新一代三坐標測量機，采用國際先進的有限元分析方法設計的精密橫梁技術，設計上采用剛性好、移動框架質量輕的單邊高架移動橋式結構。配以國際知名品牌高性能三坐標專用控制系統及具有國際先進水平的Rational DMIS測量軟件包，使其成為同類機型中性價比相當高的產品。

c、主機介紹：

01、機型名稱：CIVIT 163012三坐標測量機

02、外形尺寸：X*Y*Z=3215×4915×3969

03、測量范圍：X*Y*Z=1500×3000×1200

04、整機重量：17600kg

B、技術描述

  a、主機：

2 Titan 系列采用剛性好、移動框架質量輕的單邊高架移動橋式結構，具有剛性好、承載能力強運動性能好。

2 Y向?qū)к壊捎酶呒芙Y(jié)構形式，Y導軌上移，減少了運動部件的慣量，使傳動部件更靠近慣量中心，保證了良好的運動特性和精度穩定性。

2 三軸采用優質花崗巖，熱膨脹系數小，三軸具有相同的溫度特性，因而具有良好的溫度穩定性、抗實效變形能力，剛性好、動態幾何誤差變形小。

2 三軸均采用自潔式預載荷高精度空氣軸承組成的靜壓氣浮式導軌，軸承跨距大，抗角擺能力強，阻力小、無磨損、運動更平穩。

2 采用三角梁設計原則，增加了截面的面積，提高了截面的慣性矩和抗扭轉能力，并且降低了移動部件的質量重心。

2 采用國外進口反射式金屬帶狀光柵 計量系統，與大多數工件具有相近的熱膨脹系數，確保了良好的重復精度。

2 三軸驅動系統采用獨特的專利技術(專利號：ZL 2014 2 0529248.2），鋼絲繩傳動，使得運動過程中系統的跟隨誤差更小、系統的響應速度更快，極大的提高了大型測量設備的動態性能，最大限度的降低了運動慣量對測量精度的影響。鋼絲繩傳動的應用使得測量機的傳動使用和維護方面成本更低、維護更加便捷。

2 Z軸采用氣缸平衡裝置，極大的提高了Z軸的定位精度及穩定性。

2 控制系統采用英國RENISHAW ucc系統，具有國際先進的上下位機式的雙計算機系統，從而極大地提高系統的可靠性和抗干擾能力，降低了維護成本。

2 軟件采用功能強大的美國Rational DMIS測量軟件包，其完善的測量功能和聯機功能，為用戶提供了完美的測量解決方案。。

b、測頭系統：

01、測頭：

    RENISHAW PH10T自動雙旋轉分度測頭座

         特  點：自動雙旋轉測頭座，可實現空間7.5°步距的任意角度旋轉；具有防碰撞保護功  能，保護測座本身在受到外力時的自身損壞；配備有M8測頭接口，可提供不同的測頭之間的轉換。

        技術參數：

        分度機構：

          繞A軸（鉛垂軸） 范圍 0°～105°最小步距7.5°

          繞B軸（水平軸） 范圍±180°    最小步距7.5°

          空  間  位  置       720個

          最大輸出扭矩         0.45Nm

          允許最大加長桿長度   300 mm

          重量                 645g

          接口                 M8螺紋



          控制器       PHC10-2或者PHC10/50 UCC 轉接卡

          重復定位精度         <0.5 μm 使用 TP2 和 PS1R 測針

 RENISHAW  TP20觸發測頭（含1個標準測力模塊）

        技術參數： 感應方向   ±X    ±Y   ﹢Z

                   測針接口   M2

                   重量       22g

                   額定壽命   ＞10⁶次

02、測針組:

測針加長桿：

測頭加長桿:

訂貨號	型號	名稱	測球材料	長度	數量
A-1047-3485	PEL2	加長桿	鋁	100	1

測針中心座：

訂貨號	型號	材料	中心尺寸	有效長度	數量（個）
A-5000-3627	SC2	不銹鋼桿	7	7.5	1

03、校準器：標準球Φ25及球座       1套

04、精度指標：

         長度計量系統：英國進口RENISHAW精密光柵尺

        RENISHAW讀數頭分辨率：0.5 um

        示值誤差：  E≤4.2＋3.3L/1000um

        探測誤差：  R≤4.2um

c、環境要求

        溫度：20+2℃  1℃/h   1℃/m  2℃/24h

        濕度：40%-70%

        電源：220V±10%,   50HZ-60HZ

        氣源：≥0.55Mpa

d、控制系統：RENISHAW UCC

2 CNC三坐標測量機的數控系統，采用了控制層和應用層分開的原理，為三坐標測量機（CMM）的高精度，高效率和穩定性提供了堅實的基礎。整個系統由CPU板、接口板和伺服板等主要部分組成，集成度高，減少了不必要的外部連線，保證了系統的高可靠性。

2 驅動系統采用直流伺服電機驅動，3軸均可無間隙、無振動的驅動電機按照速度T曲線或S曲線運動。

2 按照3軸閉環運動方式配置，可輸入3路TTL正交脈沖，并實現矢量控制。

2 測頭接口電路兼容多種型式的觸發式測頭，模擬掃描測頭和非接觸式測頭，能支持多家公司的不同型號的測頭產品。

2 控制系統更加安全可靠，它提供了多個控制模式，當導致停機的問題發生時，本系統能夠在第一時間內切換到相應的模式讓機器停下來，用戶不用擔心飛車的意外，并具有故障在線診斷。

2 RENISHAW UCC控制系統可以實現TP SCAN功能（即普通觸發式測頭實現掃描測理功能），可對未知曲線、曲面進行跟蹤掃描測量。因此坐標測量機無需加裝激光掃描測頭及接觸式掃描測頭等硬件即可完成對工件掃描，方便做逆向工程時的曲面測量。

2 速度更快，運動平穩，效率更高，在多點連續運動的路徑規劃上，既可以走直線也可以走圓弧路徑，使圓形工件的掃描成為可能。

2 控制系統穩定可靠，維修簡單?？刂茖雍蛻?yīng)用層分開使本系統的問題診斷和解決更為簡單和明確，一個層面上的問題波及到另外一個層面的現象將不復存在。

2 操縱盒的人性化設計。操縱盒為用戶提供了控制更為簡捷、合理的按鍵及操作桿。不但使設備的操作更加宜人，而且避免了出錯的可能。

e、計算機系統

01、DELL計算機 ：

    CPU：雙核3.3G

操作系統：Windows 10

內  存：4GB

硬  盤：500G

顯  卡：1G

顯示器：19寸液顯

02、打印機： HP  A4噴墨打印機

f、軟件系統：美國 Rational DMIS

美國Rational DMIS以其特有的方便的拖放式操作，以及強大的功能得到了國內廣大用戶的信賴與支持。

RationalDMIS的功能

2 測量環境參數與運動參數配置。

2 測量軟件包具有中文和英文版本。除了操作界面以外，零件程序和輸出報告也是中文，并可實現語言自動轉換。具有中文的聯機幫助、使用手冊和培訓教材。

2 測頭系統配置與校正，測頭控制、測頭選擇（選擇直徑，數字）等和設定。探針校正系統具備自動校正功能，并提供校正結果判定方法。校正方法簡單、快捷。該自動校準程序可以被創建，使所有的測頭可以被單獨校準的程序。

2 能利用基本元素組合建立測量坐標系。

2 除具備基本的3-2-1坐標系找正功能外，測量軟件包還具有迭代法和最佳匹配等方法，用于自由曲面類零件的坐標找正。

2 能用基本元素或基本元素的部分向量采用最佳擬合方式建立測量坐標系。

2 測量坐標系的名稱、方向均可根據用戶需要進行調整。

2 測量坐標系能夠根據需要進行平移、旋轉。

2 能夠用構造（非測量）的元素建立坐標系。

2 測量點的獲取。

2 基本幾何元素測量：具備點（包括平面點和空間點）、直線、平面、圓、橢圓、矩形、圓錐、圓柱、圓環、球等測量功能，可以使用測量程序?qū)m合的零件自動測量。

2 元素的構造、轉換、再現、投影、存儲、調用及相關計算。

2 坐標系統及工件坐標系的建立、存儲、調用與轉換。

2 尺寸公差及形位公差評定。

2 測量結果文件的保存與導入。

2 基于對象的測量，圖形驅動、實現快速編程。

2 自動識別數模理論元素，并快速創建測量程序。

2 即點即測，提高測量效率。

2 能進行基本幾何元素之間的相互轉換運算，例如：將多點組合成圓、組合成面等。

2 能計算基本幾何元素之間的相互關系：距離、分中、相交、投影、角度等。

2 能計算形位誤差：直線度、平面度、圓度、圓柱度、平行度、垂直度、對稱度、同心度、同軸度、端面跳動、徑向跳動、全跳動等。

2 能對超差（人工設定）的數據部分用不同顏色顯示。

2 具有良好的人機界面，操作簡單，操作軟件界面能用中、英文顯示。

2 具備自學習自動生成程序和模擬運行測量程序功能。

2 “DMIS”屬性，能將標準DMIS語句翻譯成中文，幫助初學者快速提高

2 純DMIS內核、100%符合DMIS標準。

2 內嵌常用的DMIS語句、函數、宏等。

2 自學習功能，自動創建標準DMIS語句。

2 手動模式：可以通過手動（操縱桿）操作測量。

2 自學習和記憶模式：通過該模式的手動測量過程被記憶。該測量過程變?yōu)椴糠殖绦颉?

2 重復模式：該模式可以調用部分程序并測量。

2 編輯模式：通過該程序增加測量點或修改部分程序。

2 100%實時圖形化顯示，測量軟件包應具有圖形環境，即所有測量和計算元素均可以圖形方式顯示和交互操作。

2 從建立機器模型，創建探頭、校驗、測量、構造、公差、輸出都完全圖形化顯示。

2 路徑仿真、碰撞檢測、測量計劃等功能提高了測量的可操控性和可預見性。使操作更加安全，降低了因誤操作或不熟練導致的硬件順壞的風險。

2 豐富多樣的圖形化輸出報告。

2 具有脫機測量模擬和干涉檢查能力。

2 測量軟件包可選具有逆向工程能力，并以IGES格式輸出。能夠自動生成基本元素的三維圖形，并能上傳到UG, PROE 等設計造型軟件，對未知零件可進行測繪，將工件的數學模型傳到設計造型軟件進行處理。

2 數據能進行儲存，能轉換在EXCEL中編輯。數據可直接打印或按照用戶要求的格式打印。

2 三坐標測量的數據能直接轉換成用戶需要的報告模式，用戶可以對其進行編輯。

2 數據輸出:液晶顯示器和打印機。
